Method statement for the form work of transfer slab at 4th level in Rawabi cityطريقه تنفيذ عقده بلاطه بسماكه 92سم بالطابق الرابع بمدينه روابي



Method statement for the form work of transfer slab at 4^th level in Rawabi city

طريقه تنفيذ عقده بلاطه بسماكه 92سم بالطابق الرابع بمدينه روابي

موقع المشروع:مدينه روابي

اسم المشروع:المرحله2 و المرحله 4 من كيو سينتر

الاشراف:طاقم روابي

الشركه المنفذه للمشروع:شركه ابعاد للمقاولات

اعداد:المهندس طه مصلح

الهدف: توضيح الطريقه التي سيتم بها تدعيم عقده الطابق L3/podium و الطوابق السفليه L2+L1+L0/podiums  .

التطبيقات: تستخدم هذه الطريقه لتدعيم عقده الطابق L3/podium التي سماكتها 92سم و الطوابق السفليه و التي هي عباره عن قاعده للاسكان الذي سيتم بناؤه فوقها بعد توزيع جديد للاعمده و محاور جديده تختلف عن الاعمده الاصليه للطوابق السفليه.

خطوات التنفيذ:

1. يتم تركيب نظام تدعيم من نوع  Acrow لتدعيم عقده ال92سم حيث يتكون هذا النظام من شبكتين بابعاد 158سم×120سم متدخله ببعضها لتشكل في النهايه شبكه بابعاد 60سم×158سم.
2. يتم تركيب الشبكه الاولى حسب المخططات المرفقه بحيث يتم تقسيم المسافات بينها كل 120سم ثم يتم ادخال الشبكه الاخرى و يتم تشبيح النظام بواسطه مقصات حديد.
3. يتم اسقاط بلابل على الفتحات الموجوده بعقده L2 على عقده L1 بحيث تكون احداثيات هذه النقاط مكمل للشبكه سوءا في الابعاد الافقيه .
4. يتم تركيب جسر حديدي I-beam داخل الطربوش ليعمل كحمال حسب المقطع المرفق في المخططات بمسافه 60سم مركز لمركز بين الجسر و الاخر ثم يتم تعريق مراين خشب بمقطع 5×10سم كل 15سم مركز لمركز ثم طبقه الدكت بسماكه 2سم كتصفيح.

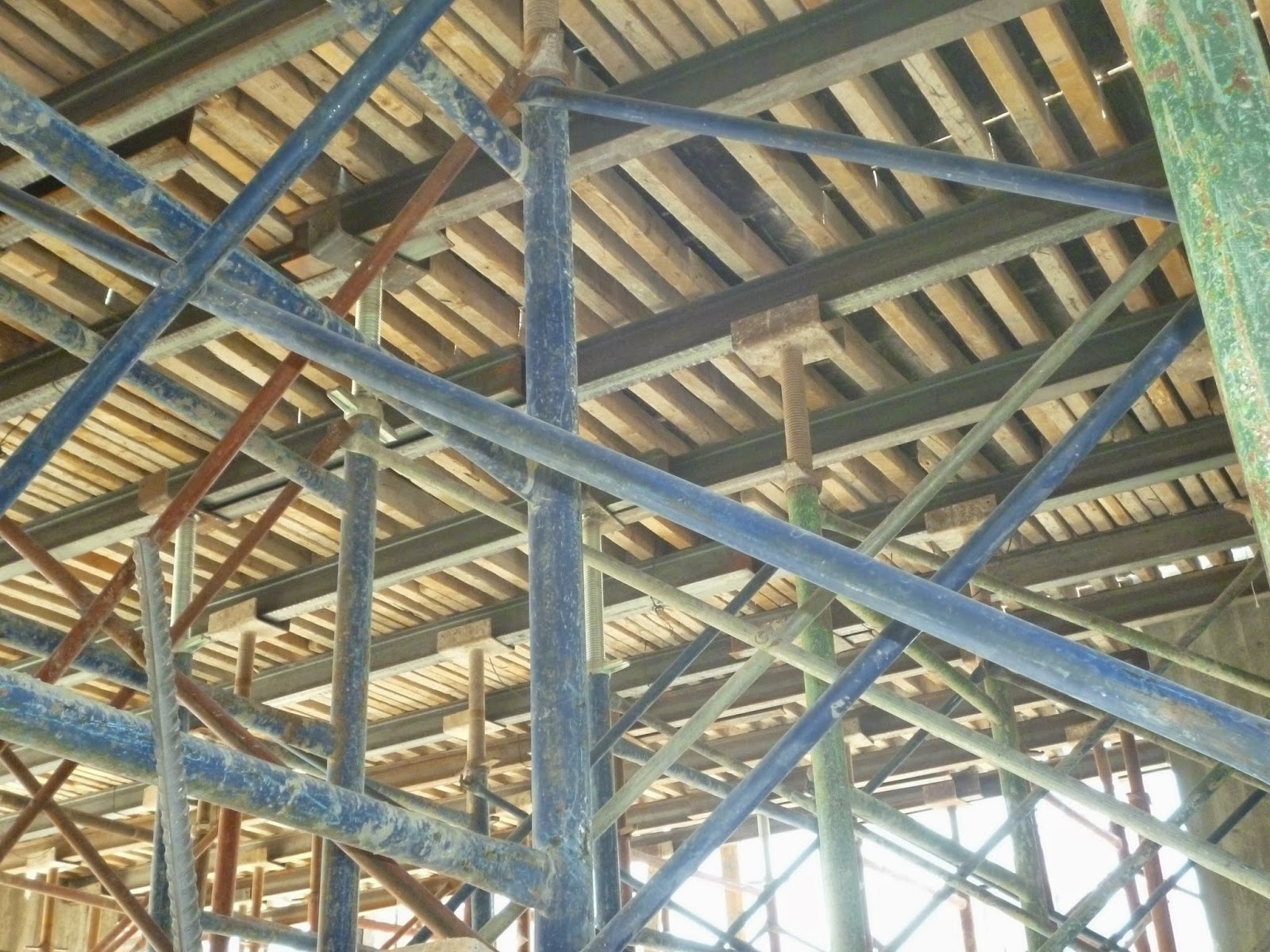

acrow scaffolding

side view for the slab scaffolding

the relation between the form work elements

the final result for form work process

the installation of the I-beams

فيما يلي تحليل انشائي للأحمال على عناصر النظام مقارنه بقدره التحمل لعناصر النظام:

·         الوزن الموجود على العناصر العموديه=معامل امان×كثافه الباطون المسلح×سماكه العقده×المسافه بين الحمالات

                                                =1.5×2.6×0.92×0.60=2.15 طن/م.طول

←الوزن على عنصر عمودي واحد  كما في المقطع 2-2=2.15×1.58=3.40 طن (it is safe)

·         قدره تحمل مراين الخشب لقوى القص كما في المقطع 1-1=مساحه المقطع×4كغم/سم²=5×10×4=200كغم =0.2 طن

←عدد المراين المطلوب لكل متر طول=((2.15/2)×1م)/0.2=5.37 مرينه/م.طول اي 100سم/5.37=18.6سم

                       مركز لمركز و لذا سيتم استخدام 15سم.

·         قدره تحمل دكت التصفيح  كما في المقطع 2-2=65×2×4=520 كغم=0.52 طن .

←قوى القص الواقعه على الدكت=(0.15-0.05)×2.33/2=116كغم (it is safe)

·         بناءا على تحليل برنامج ساب لتحميل الجسر الحديدي I-beam حيث كان اسم المقطع(IPE120) فقد تم الحصول على نتائج تحليل حسب الاوراق المرفقه من page1-page5 حيث كانت حسب التالي:

-          مقاومه قوى القص-safe

-          Max. deflection =0.0002م (Neglected value)

·         الوزن الكلي لطوبار عقده L3-part2=38 طن.

·         الوزن الكلي لطوبار عقده L3-part1=37 طن.

 حسابات التحميل و التدعيم للطوابق السفليه أي عقدات L2/L1/L0/podiums :

v     طريقه صب عقده الطابقL3 سيتم تقديمها لاحقا.

فيما يلي جدول مقارنه بين الأحمال الموجوده على نظام التدعيم و الاحمال القصوى المسموحه:

Load description	Existing loads	Max. allowable loads
V. axial loads	3.40 ton	5.75 ton
Allowable spacing for wood sections 5*10cm	15cm	17.24cm
Shear on deck	0.116t	0.52t
I-beam deflection	SAP result=0.0002m
Shear on I-BEAM	SAP result-it is safe

·         سيكون تدعيم الطوابق حسب الجدول المرفق التالي لانواع التدعيم المستعمله مع المخططات المرفقه

المطلوبه:

·         the load value for L2-L1-L0=0.92X1X1X2.60X1.2+0.1(Acrow  weight)=2.97tom/m²

92cm slab		40cm slab	25cm slab	Slab thickness
Stop at L3-level	Go through L3 level to L2-level	Jack 60X60	Jack 70X70	L3-level
Acrow scaffolding	Acrow scaffolding
Acrow scaffolding	Acrow scaffolding	Jack 100X100	Jack 150X150	L2-level
Acrow scaffolding		Jack 150X150	-------------	L1-level
Jack 60X60		------------	-------------	L0-level

side view  for all the floors shoring

reinforcement process

reinforcement process

reinforcement process

reinforcement process

reinforcement process

reinforcement process

method statemnt



طريقه التنفيذ- method statement

اعمال باطون النظاف

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال باطون النظاف المستخدم تحت القواعد للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافه اعمال النظاف المستخدم تحت القواعد بكافه اشكالها.

خطوات التنفيذ:

1.      بعد استلام الموقع و اعمال الحفريات من روابي, يقوم مساح المقاول بتعيين الحدود الخارجيه للنظاف.

2.      نقوم بتنظيف بقايا الحفر باستخدام مجارف يدويه اولا, ثم نقوم بتنظيف الطبقه الصخريه جيدا باستخدام مكانس شارع خشنه للحصول على طبقه صخريه نظيفه من اي بقايا حفر.

3.      باستخدام المقدح الكهربائي يتم عمل ثقوب بالصخر على حدود النظاف .

4.      نقوم بتثبيت اوتاد حديديه بهذه الثقوب لكي تقوم بدور دعامات لطوبار النظاف و ايضا الحصول على طوبار افقي و مستقيم لحدود النظاف.

5.      نستخدم الواح خشبيه 2.5*10سم و نقوم بتثبيتها على الاوتاد الحديديه المذكوره سابقا و نستخدم سلك مجدول لتحقيق عمليه الربط و الثبات بين الواح الطوبار هذه و الاوتاد الحديديه السانده لها.

6.      نقوم برش كميه كافيه من الماء لازاله الغبار و ترطيب وجه التربه الصخريه حتى لا تاخذ كميه الماء من باطون النظاف وايضا لزياده الارتباط بين باطون النظاف والتربه.

7.      صب باطون النظاف و يكون هذا بمساعده مضخه محموله على شاحنه متنقله و نستمر في صب الباطون حتى الوصول الى المستوى المطلوب و المحدد على الواح الطوبار للنظاف, هذه الطريقه اذا كان الوضع مثالي و سماكه الباطون المراد صبها لا تتجاوز 10سم حسب المخططات.

8.      اما اذا تجاوزت سماكه الباطون 10سم نقوم بصب اولا ما يسمى بباطون الدبش و هو بنسبه 30% و دبش 70% باطون, و عند الوصول الى منسوب بدايه اسفل النظاف نصب 10سم كامله من الباطون الغير مسلح بدون دبش.

9.      بعد وصول الباطون الى قساوته المطلوبه بعد 24ساعه و ايناع الباطون بالماء نقوم بفك طوبار النظاف.

الاجراءات المطلوبه للقيام باعمال النظاف:

1. عمل مخطط حسب التنفيذ لاعمال الحفر للتاكد من منسوب الحفر اذا كان كافيا, و اعتماده من الاشراف.
2. عمل مخطط تنفيذي لباطون النظاف و اعتماده من قسم ال (DCG) .
3. استلام حدود النظاف من مساح المقاول عن طريق مساح روابي.
4. تقديم كيله هندسيه بكميه الباطون المراد صبها و توقيعها من المهندس المقيم التابع لروابي.
5. توقيع اذن الصب من مهندس السلامه بعد كشفه على موقع الصب و التاكد من اخذ كافه تدابير السلامه المطلوبه لعمليه الصب.
6. بعد م مرور اذن الصب كافه الاعتمادات المطلوبه و توفير العده المطلوبه للصب من مجارف و احذيه خاصه و نظارات واقيه للعيون و لبس طاقيه  السلامه و فيست, نقوم بارسال اذن الصب مرفقا بمكيه الباطون المطلوبه الى قسم المواد لطلبها من المشتريات لتوريد كميه الباطون المطلوبه للموقع.

اعمال طوبار القواعد

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال طوبار جوانب القواعد المنفصله و قواعد الجدران للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافه اعمال طوبارالقواعد و الاساسات للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1. يتم وضع علامات الحدود الخارجيه للقواعد بواسطه مساح المقاول.
2. نبدأ بوضع اطار خشب محيط بالقاعده من الاسفل و من الاعلى ثم نبدأ باضافه اصابع خشبيه بشكل عمودي بمقع 5*10سم باطوال تتناسب مع ارتفاع القاعده و تبعد عن بعضها 60سم مركز لمركز.
3. ثم نقوم بتصفيح هذه الاصابع بالواح ديكت املس بابعاد 2*60*250سم لاعطاء سطح فير فيس لوجه القاعده من اجل العزل.
4. يكون الاطار الخشبي الافقي بمثابه جسر ساند للاصابع العموديه وتكون الاصابع العوديه كجسور سانده للدكت.
5. تستخدم في عمليه الربط بين هذه العناصر السلك المجدول و المسامير 6سم و 10سم و ايضا حديد 6ملم كاسياخ للشد.
6. يتم عمل دعامات(شبحات) مائله على جوانب القاعده, تثبت بواسطه مسامير بالاصابع العموديه ثم تثبت بالتراب بواسطه خوازيق داخل التراب او اثقال توضع على كراسي خشبيه.
7. القواعد التي لها كابات يتم معامله الكاب كطوبار القاعده و لكن يتم تدعيمها بالواح خشبيه تصل الى منسوب النظاف و بعد صب القاعده بالباطون يتم فكها, لتوضيح الخطوات السابقه انظر الشكل(1).

الاجراءات المطلوبه للقيام باعمال طوبار القواعد:

1.      عمل مخطط تنفيذي للقواعد و اعتماده من قسم ال (DCG) .

2.      استلام حدود القواعد من مساح المقاول عن طريق مساح روابي.

3.      عمل مخطط حسب التنفيذ لمناسيب اسفل القواعد.

4.      اتباع احتياطات السلامه و هي:

a)      لبس نظارات واقيه للعيون  عند استخدام الدسك او الصب.

b)      لبس طاقيه  السلامه و فيست.

c)      عمل ممرات امنه.

d)     لبس الكفوف في حالات خاصه.

e)      تنظيف الموقع باستمرار من العوائق و الاخشاب.

f)       عمل حمايات على المناطق المرتفعه لمنع السقوط.

حديد التسليح للقواعد و رقاب الاعمده

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال تسليح القواعد و قواعد الجدران و رقاب الاعمده للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافه اعمال تسليح القواعد و رقاب الاعمده للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1.      بعد تحديد العدد و القطر و الطول المطلوب لحديد قاعده معينه يتم احضار الحديد المطلوب لهذه القاعده بجانبها للتاكد من كميه الحديد الموجوده اولا.

2.      يتم وضع الحديد ذات القطر الاعلى من الاسفل وذلك بوضعه على سبيسرات من الباطون 7.5سم و تقسيمه حسب المسافات المطلوبه.

3.      يتم و ضع الطبقه المعاكسه فوقه و تقسيم المسافات بينها حسب العدد المطلوب.

4.      استخدام اسلاك تربيط ناعمه لربط الطبقتين ببعض حتى لا يتحرك حديد التسليح من مكانه.

5.      اذا كانت القاعده لها طبقه علويه من الحديد يتم و ضعها على كراسي حديد و اتباع نفس الخطوات لتسليح الطبقه السفليه.

6.      يتم تحديد مراكز الاعمده على جوانب القواعد بواسطه مساح المقاول و تسليمها الى مساح روابي.

7.      يتم تثبيت شروش الاعمده او الجدران على حديد القاعده السفلي بشكل عمودي.

8.      يتم تثبيت الشروش على وجه القاعده حسب المحاور و ذلك بوضع مراين تحيطها من الاربع جهات تكون مواريه للمحاور حسب ابعاد العمود كما بالشكل(2).

9.      يتم تربيت الكانات مع حديد العمود بسلك تربيط ناعم حسب التقسيم المطلوب و هو 7.5سم للكانات العاديه و 4سم للسبايرل.

الاجراءات المطلوبه للقيام باعمال حديد التسليح للقواعد و شروش الاعمده:

1.      عمل مخطط تنفيذي لتسليح القواعد و اعتماده من قسم ال (DCG) .

2.      تقديم طلبيه حديد و اعتمادها من قسم المواد.

3.      استلام محاور الاعمده من مساح المقاول عن طريق مساح روابي.

4.      تسليم اعمال طوبار القواعد قبل البدء باعمال التسليح.

5.      اتباع احتياطات السلامه و هي:

a.       لبس نظارات واقيه للعيون  عند استخدام الدسك او الصب.

b.      لبس طاقيه  السلامه و فيست.

c.       عمل ممرات امنه.

d.      لبس الكفوف في حالات خاصه.

e.       تنظيف الموقع باستمرار من العوائق و الاخشاب.

f.       عمل حمايات على المناطق المرتفعه لمنع السقوط.

اعمال باطون القواعد

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال صب باطون القواعد للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافه اعمال باطون القواعد و قواعد الجدران للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1.      عمل سقالات امنه فوق القواعد ليتمكن العمال من الوقوف فوق القواعد اثناء الصب و الرج و التمليس لوجه القاعده.

2.      استخدام مضخه باطون مثبته على شحن متنقله تابعه لروابي لصب الباطون في القواعد.

3.      يتم صب نصف ارتفاع القاعده و رجها برجاج بنزين كمرحله اولى, ثم يتم صب النصف الاخر للوصول الى منسوب اعلى بقليل من البيش البلاستيكيه (و هي منسوب الصب المطلوب) ثم رجها مره اخرى لتعود الى المنسوب المطلوب و تمليسها بطواريش و موالج لاعطاء سطح ملس للباطون من اجل العزل.

4.      في حال وجود كاب كما في بعض القواعد, يتم صب نصف الكاب و رجه والانتقال لصب قواعد مجاوره , و بعد مرور 15دقيقه نصب النصف الاخر من الكاب و رجها و تمليسها بواسطه طواريش و موالج.

5.      بعد مرور المده المتفق غليها في العقد على صب الباطون يتم فك طوبار القواعد و يتم ايناعها بعد مرور 12ساعه لمده 3 ايام.

الاجراءات اللازمه للقيام باعمال صب القواعد:

1. تقديم ورقه حساب بكميه الباطون المراد صبها الى قسم المواد و مهندس الاشراف المقيم للتدقيق.
2. تقديم اذن صب الى مهندس الاشراف المقيم و مهندس السلامه.
3. تقديم طلب كشف الى مهندس الكهرباء للكشف على اعمال الايرث.
4. اتباع احتياطات السلامه و هي:

a.       لبس نظارات واقيه للعيون  عند استخدام الدسك او الصب.

b.      لبس طاقيه  السلامه و فيست.

c.       عمل ممرات امنه.

d.      لبس الكفوف في حالات خاصه.

e.       تنظيف الموقع باستمرار من العوائق و الاخشاب.

f.       عمل حمايات على المناطق المرتفعه لمنع السقوط.

اعمال طوبار رقاب الاعمده و صبها

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال طوبار رقاب الاعمده و صبها للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافه اعمال طوبار رقاب الاعمده و صبها للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1.      يتم تعليم محاور الاعمده على باطون القواعد بواسطه مساح المقاول و تسليمها الى مساح روابي.

2.      يتم طوبار هيكل من المراين بمقطع 5*10سم حول العمود و تصفيحها من الداخل بدكت املس, كما بالشكل(3).

3.      يتم عمل شبحات مائله لضمان شاقوليه و ثبات رقاب الاعمده.

4.      يتم استخدام اسياخ شد 6ملم لتقاوم ضغط الباطون على المسافات البعيده, و تبعد عن بعضها 60سم افقي و عمودي.

5.      يتم وضع منسوب صب على الطوبار من الداخل كوضع مسمار مثلا .

6.      نفس الخطوات المتبعه لصب القواعد تستخدم لصب الاعمده.

7.      يتم فك طوبار الاعمده بعد مرور المده المتفق عليها في العقد, و يتم ايناع الباطون بعد 12ساعه من الصب.

الاجراءات اللازمه للقيام باعمال صب القواعد:

1. تقديم ورقه حساب بكميه الباطون B450 المراد صبها الى قسم المواد و مهندس الاشراف المقيم للتدقيق.
2. تقديم مخطط تنفيذ لحديد رقاب الاعمده لاعتماده من ال(DCG) .
3. تقديم اذن صب الى مهندس الاشراف المقيم و مهندس السلامه.
4. اتباع احتياطات السلامه و هي:

a.       لبس نظارات واقيه للعيون  عند استخدام الدسك او الصب.

b.      لبس طاقيه  السلامه و فيست.

c.       عمل ممرات امنه.

d.      لبس الكفوف في حالات خاصه.

e.       تنظيف الموقع باستمرار من العوائق و الاخشاب.

f.       عمل حمايات على المناطق المرتفعه لمنع السقوط.

اعمال عزل القواعد و رقاب الاعمده

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال عزل القواعد و رقاب الاعمده و الجدران للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافه اعمال عزل القواعد و رقاب الاعمده و الجدران للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1.      بعد مرور ثلاثة ايام على صب باطون القواعد ورقاب الاعمده يتم البدء باعمال العزل وذلك بعد تحضير الاسطح بشكل جيد وازالة اي بروزات للباطون .

2.      يتم دهان وجه برايمر والانتظار لمدة ساعه .

3.      يتم دهان طبقه اولى من البيتيومين ثم الانتظار لمدة ستة ساعات .

4.      دهان الطبقه الثانيه من البيتيومين بالاتجاه المعاكس لاتجاه الطبقه الاولى بواسطة فرشاه خاصه .

5.      ثم يتم مباشرة تغطية العزل بطبقه بلاستيكيه خاصه لحماية العزل والقواعد .

6.      في بعض المناطق نحتاج استخدام قطع خشبيه صغيره مع مسامير بولاد لتثبيت الطبقه البلاستيكيه .

الاجراءات اللازمه للقيام باعمال عزل  القواعد ورقاب الاعمده والجدران:

1. تقديم ورقه حساب بكميه الماده العازله من برايمر وبيتيومين والطبقه البلاستيكيه  المطلوبه الى قسم المواد و مهندس الاشراف المقيم للتدقيق .
2. بعد توريد مواد العزل يتم تخزينها في مكان مظلل حتى لا تتلف .
3. تسليم المهندس المقيم من روابي لاسطح الباطون المراد عزلها.
4. اتباع احتياطات السلامه و هي:

a.       لبس نظارات واقيه للعيون  عند استخدام الدسك للتنظيف.

b.      لبس طاقيه  السلامه و فيست.

c.       عمل ممرات امنه.

d.      لبس الكفوف في حالات خاصه .

e.       تنظيف الموقع باستمرار من العوائق و الاخشاب .

f.       عمل حمايات على المناطق المرتفعه لمنع السقوط .

اعمال الطمم والردم

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال الطمم  للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافة اعمال الطمم للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1. يتم فرد الطمم بواسطة باجر على طبقات لا تزيد عن 30 سم ورش الماء عليها ودمكها .
2. تتكرر عملية فرد الطمم على طبقات ورش الماء عليه ودحله حتى يتم الوصول الى منسوب اسفل طبقة البيسكورس اي باقل من 30 سم من منسوب المده الارضيه .
3. يتم فرد طبقة البيسكورس بسماكة 15 سم (يتم تخليطها بالماء قبل فردها حسب النسبه المطلوبه للرطوبه) ودمكها جيدا بواسطة مدحله , ويكون منسوب البيسكورس -15 سم عن وجه المده الارضيه .

الاجراءات اللازمه للقيام باعمال الطمم :

1.      تقديم ورقه حساب بكميه الطمم المطلوبه الى قسم المواد و مهندس الاشراف المقيم للتدقيق .

2.      تسليم المهندس المقيم مراحل الطبقات لاستلام عملية الدمك للقيام باعمال الطبقه التي تليها.

3.      عمل الفحوصات الازمه لطبقة البيسكورس .

4.      اتباع احتياطات السلامه و هي :

a.       لبس طاقيه  السلامه و فيست.

b.      عمل ممرات امنه.

c.       لبس الكفوف في حالات خاصه .

d.      تنظيف الموقع باستمرار من العوائق و الاخشاب .

e.       عمل حمايات على المناطق المرتفعه لمنع السقوط .

f.       وجود زامور تحذير الرجوع الى الخلف للاليات المستعمله للطمم .

اعمال طوبار وتسليح وصب المده الارضيه (الطبقه الاولى 9سم)

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال طوبار وتسليح وصب المده الارضيه  للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافة اعمال طوبار وتسليح وصب المدات الارضيه للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1.      يتم طوبار الحدود الخارجيه للمده الارضيه بعد ان يتم تعليمها بواسطة مساح المقاول وتسليمها الى مساح روابي .

2.      يتم استخدام الواح طوبار عاديه بمقطع 2سم×10سم ويتم تدعيمها بواسطة خوازيق تدق بالتراب .

3.      يتم فرد طبقة من النايلون فوق البيسكورس .

4.      يتم تسليح المده الارضيه بتوزيع حديد 8ملم كل 20 سم في كلا الاتجاهين في الطبقه السفليه فقط , ثم يتم اضافة تشاريك اضافيه حديد 8ملم كل 20 سم على حدود الاتصال مع المدات المجاوره مع المراحل الاخرى .

5.      يتم رفع الحديد على سبيسرات 3 سم من الباطون .

6.      يتم تسليم الطوبار والحديد والمنسوب للمهندس المشرف حتى يتم التجهيز لعملية صب الباطون .

7.      يتم تقديم اذن كشف لمهندس الكهرباء ومهندس الميكانيك والسلامه .

8.      يتم صب الباطون بواسطة مضخة روابي ورجه مباشره وتمليسه بدرجه مقبوله باستخدام قدد طواريش وطواري حتى يبقى به خشونه لاستقبال الطبقه النهائيه والالتصاق بها.

9.      يتم ايناع الباطون لمدة ثلاثة ايام متواصله.

الاجراءات اللازمه للقيام باعمال المده الارضيه :

1. تقديم مخطط تنفيذي للمده الارضيه انشائي وكهرباء وميكانيك لقسم (DCG) لاعتماده  .
2. تقديم ورقة حسابات لكمية الباطون المطلوب صبها لقسم المواد ومهندس الاشراف مرفقه باذن صب .
3. اتباع احتياطات السلامه و هي :

a.       لبس طاقيه  السلامه و فيست.

b.      عمل ممرات امنه.

c.       لبس النظارات الواقيه للعيون .

d.      لبس احذيه خاصه للباطون (جزمات).

e.       لبس الكفوف في حالات خاصه .

f.       تنظيف الموقع باستمرار من العوائق و الاخشاب .

g.      عمل حمايات على المناطق المرتفعه لمنع السقوط .

اعمال طوبار الاعمده والجدران وتسليحها

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال الطوبار للاعمده والجدران وتسليحها للمرحلتين(2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافة للاعمده والجدران المطلوب بها سطح فيرفاس للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

a)      طوبار الجدران والاعمده ذات الشكل المربع :

1.      نقوم بتعليم محاور الجدران بواسطة مساح المقاول وتسليمها الى مساح روابي .

2.      نقوم بطوبار جانب واحد من الجدران ثم نقوم بتسليحه وتسليمه قبل اغلاقه.

3.      يتم طوبار الواجهات باستخدام مراين بمقطع 5سم×10سم ودكت فيرفيس 2×60×250سم للتصفيح والاشكال (4,5,6) توضح طريقة طوبار الواجهات والربط بين كل العناصر المكونه لطوبار الواجهات .

4.      يتم استخدام سياخ شد خاصه من حديد 6ملم ويتم شدها بالاعتماد على عصافير من كلا الجهتين .

5.      يتم اعطاء عنايه خاصه لتصفيح الدكت وعدم ترك مسافات او فواصل بينها لاعطاء سطح فيرفيس .

6.      يتم عمل شبحات مائله تثبت بمسامير 10سم مع المراين في الواجهات ومع الارض بخوازيق تدق اما في الباطون او التراب ، وايضا يمكن التثبيت عن الارض بوضع كراسي خشبيه ووضع ثقالات عليها.

7.      نستخدم سبيسارات بلاستيكيه بابعاد حسب الغطاء المطلوب مثلا 4سم للاعمده  تثبت على الاساور لاعطاء غطاء الباطون المطلوب .

8.      الفرق بين طوبار الفيرفيس للواجهات والاعمده والطوبار العادي هو فقط في التصفيح من دكت الى الواح طوبار عاديه واستخدام اسياخ شد 6ملم بدل اسياخ شد خاصه .

 (b      طوبار الاعمده الدائريه والبيضاويه :

1.      تعليم محاور الاعمده وتسليمها من مساح المقاول الى مساح روابي .

2.      بعد تسليح الاعمده وتربيط الاساور حسب المطلوب وبالمسافات المطلوبه والاعداد المطلوبه باستخدام سلك ناعم للتربيط ويستخدم في هذه العمليه سقالات خشبيه امنه ذات حمايات للوصول للمناطق المرتفعه من الاعمده اثناء التسليح .

3.      نستخدم سبيسارات بلاستيكيه بابعاد حسب الغطاء المطلوب مثلا 4سم للاعمده  تثبت على الاساور لاعطاء غطاء الباطون المطلوب .

4.      نقوم بتسليم الحديد الى الاشراف لاغلاق الاعمده .

5.      نستخدم قوالب حديديه جاهزة التصنيع لاغلاق الاعمده الدائريه او البيضاويه .

6.      يتم تثبيت هذه الاعمده حسب المحاور وتشبيحها وتقويتها بمراين خشبيه اضافيه مع استخدام براغي خاصه لها لجمعها ببعضها حيث تكون اما نصفي دائره للاعمده الدائريه او نصفي دائره بالاضافه الى قطعتين مستقيمتين تجمع بينهما لاعطاء الشكل البيضاوي كما بالشكل (7) .

الاجراءات اللازمه للقيام باعمال طوبار وتسليح الاعمده والجدران :

1.      تقديم مخطط تنفيذي لاعمال الواجهات والاعمده  انشائي وكهرباء وميكانيك لقسم (DCG) لاعتماده  .

2.      اذن تسليم حديد لاغلاق الجدران لمهندس الاشراف المقيم ومهندسي الكهرباء والميكانيك كلا بشكل منفصل .

3.      طلبية حديد معتمده من قسم المواد .

4.      اتباع احتياطات السلامه و هي :

a)      لبس طاقيه  السلامه و فيست وحذاء خاص للعمل.

b)      عمل ممرات امنه.

c)      لبس النظارات الواقيه للعيون .

d)     لبس الكفوف في حالات خاصه .

e)      تنظيف الموقع باستمرار من العوائق و الاخشاب .

f)       عمل حمايات على المناطق المرتفعه لمنع السقوط .

اعمال صب الاعمده والجدران

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال صب للاعمده والجدران للمرحلتين (2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات: تستخدم طريقه التنفيذ هذه لكافة اعمال صب  الاعمده والجدران سواءا كانت فيرفيس او عاديه للمرحلتين(2+3) بكافه اشكالها.

خطوات التنفيذ:

1.      يتم تحضير سقالات خشبيه تصل لمنسوب اعلى العمود او الجدار لقيام بعملية الصب والرج بطريقه امنه وسهله .

2.      يتم صب ثلث العمود او الجدار كمرحله اولى ورجه باستخدام رجاج بنزين ثم صب الثلث الثاني ورجه واخيرا يتم صب الجزء الثلث الاخير لمنسوب اكثر بقليل من منسوب الصب المطلوب ورجه ليعود الباطون الى المنسوب المطلوب بعد الرج .

3.      يتم فك طوبار الواجهات والاعمده بعد مرور 24 ساعه على صبها .

4.      يتم لف الاعمده بالخيش وسقايتها بالماء لضمان عملية ايناع جيده للباطون .

 الاجراءات اللازمه للقيام باعمال صب الاعمده والجدران :

1.      اذن صب موافق عليه من المهندس المقيم ومهندس السلامه .

2.      ورقة كيله لكمية الباطون المطلوبه لقسم المواد والمهندس المقيم مع مخطط موضح عليه العناصر التي سيتم صبها .

3.      اتباع احتياطات السلامه و هي :

g)      لبس طاقيه  السلامه و فيست وحذاء خاص للعمل.

h)      عمل ممرات امنه وسقالات .

i)        لبس النظارات الواقيه للعيون .

j)        لبس الكفوف في حالات خاصه .

k)      تنظيف الموقع باستمرار من العوائق و الاخشاب .

l)        عمل حمايات على المناطق المرتفعه لمنع السقوط .

اعمال طوبار الاسقف والادراج

a)      اسقف فيرفيس .

b)      اسقف عاديه .

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال طوبار الاسقف والادراج للمرحلتين (2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات:

a)      نستخدم هذه الطريقه لطوبار اسقف الفيرفيس لكافة اسقف وادراج المرحلتين (2+3) .

b)      نستخدم هذه الطريقه لطوبار الاسقف العاديه لكافة اسقف وادراج المرحلتين (2+3) .

خطوات التنفيذ للنوع  (a)  من اسقف الفيرفيس :

1. يتم عمل شقله لمنسوب العقده المطلوب واعتماده من الاشراف .
2. العدد التي ستدخل في طوبار الاسقف هي :

a)      جكات عاديه (دعامات حديديه على شكل مواسير يتم التحكم بارتفاعها ).

b)      دعامات على شكل سقالات عندما تكون العقده ذات ارتفاع عالي او ثقيله .

c)      مراين خشبيه بمقطع 5×10سم .

d)     الواح 2.5×10سم كشبحات للجكات .

e)      دكت 2×60×250سم فيرفيس .

f)       مسامير 4سم،6سم،10سم،سلك مجدول، مثلثات بلاستيك لزوايا الجسور .

3. الشكل (8،9) يوضح كيف سيتم طوبار الجسور في العقده حيث يتم البدء اولا بطوبار الجسور الساقطه بين الاعمده بجمع مراين بمقطع 5×10سم بشكل متواصل بين الاعمده تحمل على الجكات وتسمى (حمالات) ، ويتم وضع جك كل 90سم .
4. يتم تركيب مراين حسب عرض الجسر باتجاه معاكس للحمالات كل 40سم تسمى (رمايات) ويتم تثبيتها مع الحمالات بمسامير واسلاك مجدوله .
5. يتم تركيب ارضية الجسور من الدكت الاملس بمسامير 6سم، ثم يتم رفع جوانب الجسر من الدكت مع اضافة مراين من الجوانب بمعدل مرينه عموديه مقابل كل رمايه من كلا الجانبين .
6. وبنفس الطريقه والعلاقات التي تمت بين الجكات والحمالات والرمايات والدكت يتم تصفيح ارضية الدكت للعقده بين الجسور.
7. يتم وضع مثلثات بلاستيكيه في الزوايا القائمه لاعطاء الجسور التثامين المطلوبه للفيرفيس .
8. يتم الاعتناء بزوايا الالتقاء بين الدكت للحصول على تفنيشات جيده للباطون بعد فك الطوبار .

خطوات التنفيذ للنوع  (b)  من الاسقف العاديه :

1. نفس الخطوات المذكروه في الطريقه (a) ولكن نستخدم بدل الدكت الواح خشبيه عاديه 2.5×10سم اذا كان مطلوب قصارة الاسقف لتحقيق اسطح خشنه لتلتصق عليها القصاره.
2. اذا وجد اسقف مستعاره فيمكن استخدام دكت املس حتى وان كان المطلوب ليس فيرفيس بموافقة الاشراف حيث لن يتم قصارة الاسقف .

v     ملاحظة: عندما يكون ارتفاع الاسقف يتجاوز 4 م وهناك وزن كبير من الباطون على الجكات فنلجا لنوع اخر من الدعم وهو نظام طوبار السقايل والابراج بدل الجكات العاديه فقط وبنفس طريقة طوبار الاسقف عند استخدام الجكات العاديه ولكن يتم تكثيف المسافات بين الرمايات والحمالات لتصبح الاولى كل 20سم والثانيه كل 40سم على الاقل في العقدات ذات السماكه العاليه كما في الشكل(10) .

الاجراءات اللازمه للقيام باعمال طوبار العقدات :

1.      تقديم مخطط تنفيذي للعقدات والادراج لاعتماده من قسم (DCG) .

2.      تسليم الطوبار الى مهندس الاشراف بالمناسيب والتفنيشات المطلوبه .

3.      اتباع احتياطات السلامه و هي :

a)      لبس طاقيه  السلامه و فيست وحذاء خاص للعمل.

b)      عمل ممرات امنه وسقالات .

c)      لبس النظارات الواقيه للعيون .

d)     لبس الكفوف في حالات خاصه .

e)      تنظيف الموقع باستمرار من العوائق و الاخشاب .

f)       عمل حمايات واحزمه على محيط العقدات ولبس الحزام الشخصي  لمنع السقوط .

اعمال تسليح العقدات والادراج

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال تسليح العقدات والادراج  للمرحلتين (2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات:

نستخدم هذه الطريقه لكافة اعمال التسليح للعقدات والادراج في المرحلتين (2+3) .

خطوات التنفيذ:

1. تنفيذ الطوبار من كافة اعمال النجاره والغبار .
2. تنظيف حديد التسليح التابع للاعمده من الباطون العالق .
3. البدء بتوزيع حديد الجسور والفرشه كلا حسب مكانه ليكون قريبا من مكان العمل .
4.  وضع سبيسرات تحت حديد التسليح في ارضيات الجسور والعقدات .
5. نبدأ بتفريد الحديد في الجسور اولا حسب العدد والطول والقطر والشكل المطلوب للحديد السفلي والعلوي وتوزيع الكانات حسب المسافات المطلوبه بينهما وحسب التكثيف المطلوب على جوانب الاعمده في الجسور او تقسيم متساوي على كافة الجسر حسب المخططات .
6. يتم تربيط الحديد بسلك ناعم  كل مسافه معينه حسب المواصفات وحسب ما يتطلب الوضع في الواقع لضمان عدم تحرك الحديد من مكانه اثناء الصب .
7. بعد الانتهاء من تسليح الجسور نبدا بتسليح الطبقه السفليه من حديد الفرشه في الاسقف ذات البلاطه المصمته ثم نستدعي فني الكهرباء والميكانيك للقيام باعمال الكهرومياكنيك .
8. يتم وضع كراسي حديد بين الطبقه السفليه والعلويه في الفرشه ثم تركيب الحديد العلوي معلقا على هذه الكراسي .
9. واذا كانت العقده اعصاب يتم وضع الطبقه العلويه في الاعصاب وفرد الريشت على الطوب او الايتونج بعد الانتهاء من اعمال الكهروميكانيك.

الاجراءات اللازمه للقيام باعمال تسليح العقدات والادراج  :

1.      تسليم التسليح  الى مهندس الاشراف المقيم .

2.      تقديم اذن استلام للكشف عن اعمال الكهرباء والميكانيك لمهندسي الكهرباء والميكانيك كلا على حدا.

3.      اتباع احتياطات السلامه و هي :

m)    لبس طاقيه  السلامه و فيست وحذاء خاص للعمل.

n)      عمل ممرات امنه وسقالات .

o)      لبس النظارات الواقيه للعيون .

p)      لبس الكفوف في حالات خاصه .

q)      تنظيف الموقع باستمرار من العوائق و الاخشاب .

r)       عمل حمايات واحزمه على محيط العقدات ولبس الحزام الشخصي  لمنع السقوط .

اعمال صب العقدات والادراج

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال صب العقدات والادراج  للمرحلتين (2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات:

نستخدم هذه الطريقه لكافة اعمال صب العقدات والادراج في المرحلتين (2+3) .

خطوات التنفيذ:

1.      يتم صب الجسور اولا لمنسوب الحديد العلوي اذا كانت الجسور غير عميقه ولكن يجب اختيار مساحات معينه لتسكيرها بالباطون اول باول حتى لا يكون فرق كبير بين الباطون المصبوب اولا وباطون البلاطه.

2.      يتم رج الجسور والبدأ بصب البلاطه على المنسوب المطلوب اما بوضع بيش حديد فوق الحديد العلوي على المنسوب المطلوب او بالتشيك المستمر على السماكه المطلوبه بواسطة قضيب حديد .

3.      يتم تسهيل وتمليس وجه الباطون بالطواريش والقدد المناسبه.

4.      بعد مرور 12 ساعه من الصب يتم ايناع العقده لثلاثة ايام .

الاجراءات اللازمه للقيام باعمال صب العقدات والادراج :

1. اذن صب موافق عليه من مهندس الاشراف المقيم ومهندس السلامه.
2. ورقة كيله لكميات الباطون المطلوبه لباطون العقده والادراج لقسم المواد.
3. اتباع احتياطات السلامه و هي :

a)      لبس طاقيه  السلامه و فيست وحذاء خاص للعمل.

b)      عمل ممرات امنه وسقالات .

c)      لبس النظارات الواقيه للعيون .

d)     لبس الكفوف في حالات خاصه .

e)      تنظيف الموقع باستمرار من العوائق و الاخشاب .

f)       عمل حمايات واحزمه على محيط العقدات ولبس الحزام الشخصي  لمنع السقوط .

اعمال بناء الحجر

الهدف: توضيح الطريقه التي سيتم بها تنفيذ اعمال بناء الحجر  للمرحلتين (2+3) بالطريقه الامنه و حسب المخططات و المواصفات المطلوبه في العقد.

التطبيقات:

نستخدم هذه الطريقه لكافة اعمال بناء الحجر في المرحلتين (2+3) .

مقدمه:

هناك ثلاثة انواع من طرق بناء الحجر وهي :

a)      بناء الحجر ثم الصب خلفه باطون غير مسلح .

b)      تلبيس حجر للواجهات الخرسانيه المسلحه من الخارج بعد صبها اولا .

c)      بناء الحجر في بعض المناطق الخاصه مثل الجسور الساقطه واسقف الفتحات العريضه وتثبيته بدسر والصب عليه مع صب الباطون المسلح.

خطوات التنفيذ للطريقه (a) :

1)      يتم عمل منسوب لبداية اول مدماك للحجر اي شقله وايضا تعين الحد الخارجي للمدماك الاول واعتماده من الاشراف .

2)      يتم بناء اول قطعتين حجريتين على كلا بدايتي كل مدماك وتثبيت خيط بناء خاص بينهما ثم بناء كامل القطع الحجريه الواقعه بينهما على الخيط لضمان استقامتها وافقيتها على كامل المدماك .

3)      يستخدم في عملية البناء الطينه وخليط من الناعم والاسمنت والماء بنسب معينه متفق عليها وهذا الخليط يوضع فوق ضهر كل مدماك لالصاقه بالذي تحته .

4)      بعد الوصول الى اربع مداميك على الاقل يتم الطوبار خلف الحجر والصب بعنايه حتى لا يتحرك الحجر من مكانه.

5)      يتم استخدام اسافين خشبيه للتحكم ببناء الحجر جيدا.

6)      في بعض المناطق نحتاج الى استخدام الستوك لالصاق الحجر بسرعه وقوه خلال فتره زمنيه قصيره .

7)      عند الوصول الى مناسيب بداية الفتحات نبدا بتركيب شقف الجوانب للفتحات .

8)      عند الوصول الى منسوب القمط للشبابيك يتم عمل ما يلي :

a)      اما طوبار عادي لتركيب القمط عليه اذا كان القمط عادي (مستقيم) .

b)      واما باستخدام اقواس خشبيه جاهزة التصنيع اذا كان قمط الشباك على شكل قوس .

9)      تستمر عملية البناء والصب خلف الحجر حتى الوصول الى مستوى الطابق التالي وفي هذه الحاله نتبع ما يلي :

a)      اما ان يتم صب العقده بعمل لقوه عقد من الحجر لباطون العقده .

b)      اما ان تكون العقده سبقت في التنفيذ اعمال الحجر للطابق وعندها يتم وضع ريشت خاص كما في بند التلبيس وتثبيت القطعه الحجريه باسلاك معدنيه خاصه مجلفنه بالريشت المعدني ثم الصب خلف الحجر .

خطوات تنفيذ الطريقه (b) وهي التلبيس :

1.      يتم العمل بكافة خطوات بناء الحجر كما في الطريقه (a) ولكن يتم تثبيت شبك معدني على واجهة الباطون المسلح باستخدام دسر معدنيه ودون الحاجه الى طوبار خلف الحجر .

2.      يتم عمل ثقوب بالحجر من اعلى المدماك بمعدل ثقبين في كل حجر ثم تثبيت الحجر عن طريق هذه الثقوب باسلاك معدنيه مجلفنه يتم تثبيتها على الشبك المعدني المذكور .

3.      بعد بناء كل ثلاثة مداميك على الاكثر يتم الصب خلف الحجر بباطون ذات حجم حصمى صغيره(حمصيه) .

خطوات تنفيذ الطريقه (c)   :

1. في هذه الطريقه يتم الصب خلف الحجر مع العناصر المسلحه حيث يتم عمل ثقوب بين القطع الحجريه بقطر 6ملم ويتم ربطها بحديد التسليح بواسطة اسياخ 6ملم عادي لضمان ثباتها وقوتها وتماسكها مع حديد التسليح .

الاجراءات اللازمه للقيام باعمال بناء الحجر :

1. تقديم مخطط تنفيذي لاعمال الحجر لاعتماده من (DCG) .
2. طلبية حجر معتمده من قسم المواد .
3. اتباع احتياطات السلامه و هي :

1.      لبس طاقيه  السلامه و فيست وحذاء خاص للعمل.

2.      عند استخدام الديسك لعمليات القص يجب استخدام حماية على الطاره .

3.      استخدام سقالات امنه ذات درابزينات حمايه .

4.      عمل ممرات امنه وسقالات .

5.      لبس النظارات الواقيه للعيون .

6.      لبس الكفوف في حالات خاصه .

7.      تنظيف الموقع باستمرار من العوائق و الاخشاب .

8.      عمل حمايات واحزمه على محيط العقدات ولبس الحزام الشخصي  لمنع السقوط .
